Op maat gemaakte hogetemperatuuroven- Shanghai Dengsheng Instrument Manufacturing Co., Ltd.

I. Doel van de apparatuur en nalevingsnormen
Apparatuur voldoet aan de eisen	Voldoet aan de GB/T 30435-2013-norm voor elektrische heteluchtdroogovens, GB 5959.4-92 productieveiligheidsnorm en GB/T 20033-2011-norm voor heteluchtcirculatieovens.
2. Producttoepassing	Geschikt voor het uitvoeren van hittebestendigheid, vochtigheidsbestendigheid, droogtebestendigheid, testen van aanpassingsvermogen bij hoge en lage temperaturen, onderhoud bij lage temperatuur bij constante temperatuur en opslag voor elektronische en elektrische producten, oppervlaktebehandelingen, instrumenten en meters, kunststoffen, metallurgie en soortgelijke toepassingen. Bijzonder geschikt voor het testen van aanpassing aan hoge en lage temperaturen van producten, waaronder optische vezels, kristallen, precisie-inductoren, componenten met een oppervlaktebehandeling, PCB's en LCD's; dient ook als betrouwbaarheidstestapparaat voor kwaliteitscontroletechniek. Bovendien toepasbaar voor bureaus voor kwaliteitstoezicht, onderzoeksinstellingen en instellingen voor hoger onderwijs om de prestaties en kwaliteit van producten te evalueren.
3. Strikt verboden producten	De volgende items zijn ten strengste verboden voor testen: brandbare en explosieve stoffen, zeer corrosieve materialen en items die sterke straling uitstralen.
II. Apparatuurspecificaties

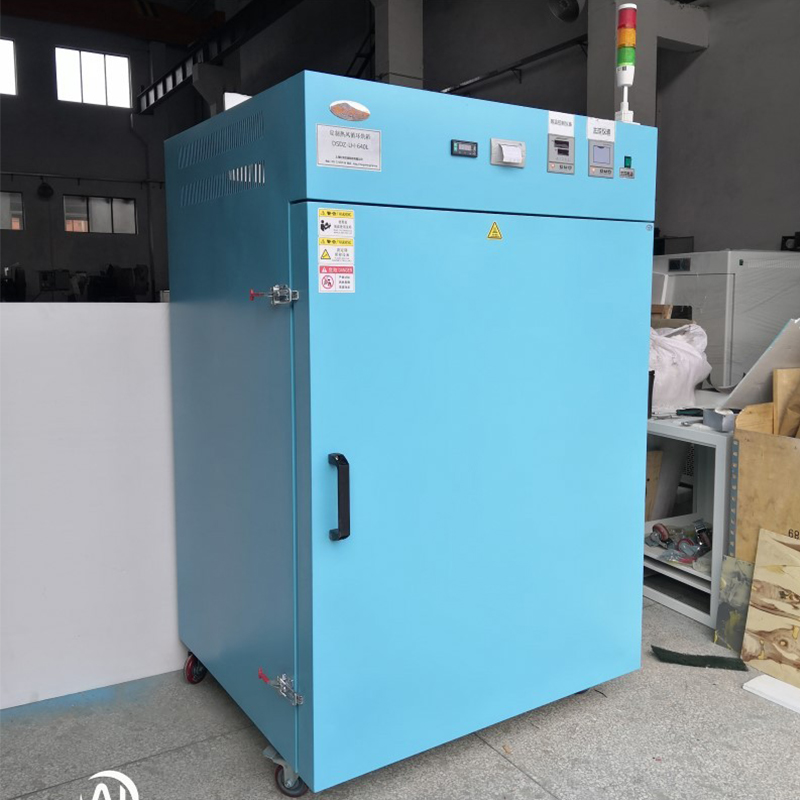

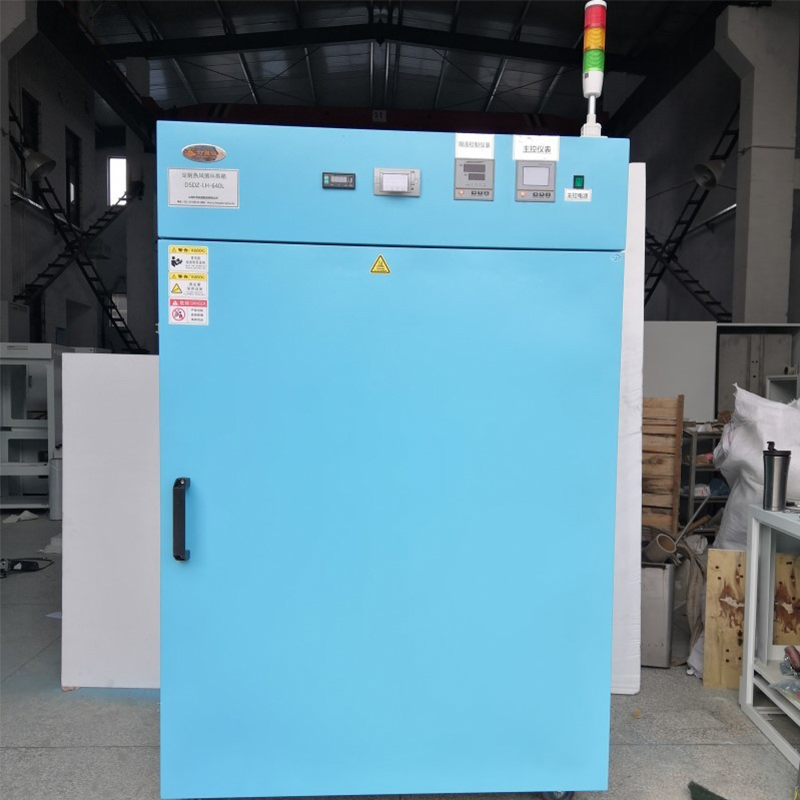

1. Naam van het apparaat	Aangepaste heteluchtcirculatieoven op hoge temperatuur
1. Uitrustingsmodel	DS-LH135
2. Belangrijkste technische specificaties
Aangepaste heteluchtcirculatieoven
2.1 Afmetingen binnenkamer	800 × 800 × 1000 mm (breedte × diepte × hoogte)
2.2 Externe afmetingen	1000 × 1050 × 1690 mm
2.3 Temperatuurbereik	RT 50 tot 600 °C
2.4 Bedrijfstemperatuur op lange termijn	<550
2.5 Temperatuurschommelingen	±1°C
2.6 Temperatuuruniformiteit	±2,5% van de meetwaarde
2.7 Verwarmingssnelheid	Kamertemperatuur tot 550 °C <85 min
2.8 Temperatuurresolutie	1 °C
2.9 Temperatuuruniformiteit	200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C
2.9 Voedingswaarde (circa)	220V/50Hz
2.10 Totaal energieverbruik	Ongeveer 4kW
2.11 Monsterhouder	Drie roestvrijstalen geperforeerde gaasplaten met gevouwen randen (dubbelbladig).
3. Structuurle prestaties van apparatuur
3.1 Structurele materialen van de behuizing	Structure	Het interieur is voorzien van een stalen hoekframe voor structurele versterking. Lagen van buiten naar binnen zijn: kastomhulsel – isolerende steenwol – frame – luchtkanaal – binnenkamer – monsterrek. Het besturingssysteem is ondergebracht in een externe controllerkast die aan de rechterkant van de unit is gemonteerd. De ventilatormotor is bovenop de apparatuur geïnstalleerd en drijft de circulatieventilator via een V-snaar aan.
	Materiaal buitenbehuizing	De buitenmantel maakt gebruik van koudgewalste staalplaat met elektrostatische poedercoating.
	Materiaal binnenvoering	Gemaakt van premium SUS321 roestvrijstalen plaat.
	Deurslot	Voorzien van een deurslot met dubbele vergrendeling voor gebruiksgemak.
	Isolatielaag	5052 aluminiumoxide isolerende vlamvertragende wol.
	Steunvoeten	Nylon voeten.
	Deur	Configuratie met enkele deur zonder kijkvenster, voorzien van een klikmechanisme voor ergonomische bediening. De deurkozijnafdichting maakt gebruik van speciaal geformuleerde siliconenrubberpakkingen die bestand zijn tegen hoge en lage temperaturen, voor een betere afdichting.
3.2 Luchtdistributie- en circulatiesysteem	Ventilator	Er wordt gebruik gemaakt van hittebestendige ventilatoren van het merk, gecombineerd met hittebestendige circulatieventilatoren van aluminiumlegeringen om geforceerde convectieve diffusiecirculatie te bereiken.
	Ventilator drive	Driehoekige riemoverbrenging.
	Kanaalcirculatie	De kanaalcirculatie maakt gebruik van een bovenste inlaat met linker en rechter afvoerretourluchtontwerp. De installatie van schotten in het kanaal zorgt ervoor dat zowel de luchtdruk als de snelheid voldoen aan de testnormen, terwijl een snelle temperatuurstabilisatie mogelijk wordt gemaakt bij het openen en sluiten van de deur.
	Testpoort	Geen.
3.3 Verwarmingssysteem	①	Het verwarmingssysteem maakt gebruik van een verwarmingsmethode met heteluchtcirculatie, waardoor een uniforme temperatuurverdeling met nauwkeurige en betrouwbare temperatuurregeling wordt gegarandeerd.
	②	Zowel de temperatuurregeling als het uitgangsvermogen worden berekend door een microcomputer, die het verwarmingsvermogen automatisch aanpast aan de interne belastingsniveaus. Hierdoor wordt een hoge nauwkeurigheid en energie-efficiëntie bereikt, wat resulteert in een grotere ecologische duurzaamheid en energiebesparingen.
	③	Primaire systeemcomponenten: verwarmingsbuizen, solid-state relais, enz.
4 Foutalarmsysteem (optioneel)
Bescherming van apparatuurveiligheid	Onafhankelijke temperatuurbegrenzer schakelt automatisch de verwarming uit bij oververhitting, vergezeld van hoorbare en visuele alarmen om de operator te waarschuwen, waardoor monsters effectief worden beschermd.
5. Overzicht van geselecteerde elektrische componenten
Instrumentatie	LCD-geïntegreerd horizontaal blokinstrument geeft meerdere sets gegevens weer op één scherm met stabiele en nauwkeurige signaaloverdracht. Het instrument is voorzien van PID-logica en biedt zowel zelfafstemming als handmatige aanpassingsmogelijkheden.
Solid-state relais	Maakt gebruik van hoogwaardige solid-state relais
Temperatuursensor	Maakt gebruik van PT100-sensoren
6. Technische documentatie
Handleidingen	Gebruikershandleiding van de apparatuur, garantiekaart, conformiteitscertificaat, elektrisch schema,
7. Optionele accessoires
Gegevensopslag	USB-opslag, opslag van spreadsheetgegevens
Printer	Thermisch papier printen, instelbaar printinterval
Vulpoort voor inert gas	Interne U-vormige verdeling, opening 16 mm (buitendiameter)
Gasstroommeter	Regel het gaskanaal om de gasstroomsnelheid te regelen
Operationeel indicatielampje	Driekleurige indicator (operationele status, foutstatus, status van te hoge temperatuur)
III. Apparatuuromgeving Installatievereisten
Installatievereisten voor apparatuur	Omgevingstemperatuur en vochtigheid: 5°C tot 30°C, relatieve vochtigheid: <85%
	Geen heftige trillingen in de omgeving
	Geen direct zonlicht of andere directe warmtebronnen
	Geen sterke elektromagnetische velden in de buurt
	Geen hoge concentraties stof of bijtende stoffen in de omgeving
	De kamer moet goed geventileerd zijn.
	Geen sterke luchtstromingen in de omgeving; waar geforceerde luchtstroom vereist is, mag de luchtstroom niet op de unit worden gericht.
	De apparatuur moet op een stevige, vlakke ondergrond worden geplaatst en in een horizontale positie worden gehouden.
	Tussen de achterkant van het apparaat en de muur moet een afstand van minimaal 50 cm worden aangehouden, met aan beide zijden een afstand van minimaal 50 cm.
IV. Acceptatie en garantie
Parameters	Alle bovenstaande gegevens zijn gemeten tijdens bedrijf onder onbelaste omstandigheden.
Acceptatie	Acceptatie inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address.
Garantie	Na acceptatie geldt een garantietermijn van 12 maanden. Na deze periode worden redelijke kosten in rekening gebracht voor vervangende onderdelen.
V. Productietijd en transportmethode
Productiedoorlooptijd	Levering binnen 45 werkdagen vanaf de datum waarop het voorschot op de rekening van de leverancier is bijgeschreven.
Transportmethode	Wegvervoer; levering in transportverpakking conform QB/WD008-2001-normen. Afleverlocatie: het door de klant aangewezen punt (exclusief bezorging op de bovenverdieping). Het lossen van de tassen door de koper.
