1. Technische oplossing
| Projectnaam | Aangepaste heteluchtcirculatieoven (DS-LH135) |
| Referentienummer | 20200518032 |
| Datum | 2020/5/18 |
| Goedgekeurd | De heer Hij |
| Opgesteld | De heer Li |
| Commercieel | Zhang Yu |
| Telefoon: | 13671719019 |
| I. Doel van de apparatuur en nalevingsnormen | ||
| Voldoet aan de productienormen voor apparatuur | Voldoet aan de volgende normen voor elektrische heteluchtdroogovens: GB/T 30435-2013 standaard, GB 5959.4-92 veiligheidsnorm, GB/T 20033-2011 heteluchtcirculatieoven standaard | |
| 2. Producttoepassing | Geschikt voor het uitvoeren van hittebestendigheid, vochtbestendigheid, droogtebestendigheid, testen van het aanpassingsvermogen bij hoge/lage temperaturen, onderhoud bij lage temperatuur bij constante temperatuur en opslag voor elektronische en elektrische producten, oppervlaktebehandelingen, instrumenten, kunststoffen, metallurgie, enz. Bijzonder geschikt voor het testen van het aanpassingsvermogen bij hoge/lage temperaturen van optische vezels, kristallen, precisie-inductoren, oppervlaktebehandelde producten, PCB's, LCD's, enz. Dient ook als betrouwbaarheidstestapparaat voor kwaliteitscontroletechniek. Het is ook geschikt voor kwaliteitstoezichtbureaus, onderzoeksinstellingen en universiteiten om de prestaties en kwaliteit van producten te evalueren. | |
| 3. Verboden stoffen | Het testen van de volgende stoffen is ten strengste verboden: brandbare, explosieve, zeer corrosieve of sterk radioactieve materialen. | |
| II. Apparatuurspecificaties | ||

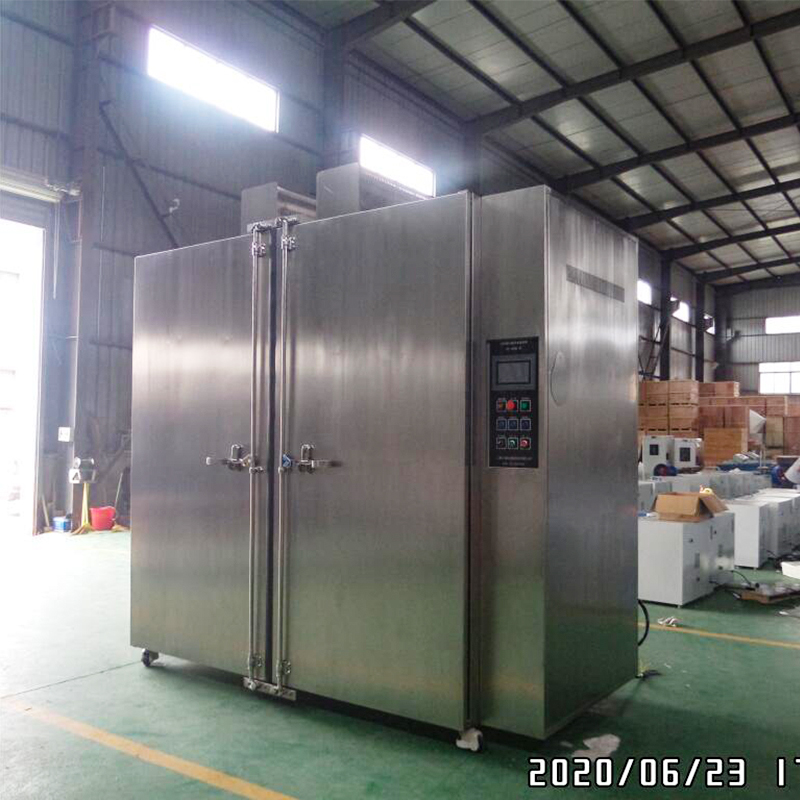

| 1. Naam van het apparaat | Aangepaste heteluchtcirculatieoven op hoge temperatuur | |
| 1. Uitrustingsmodel | DS-5800H | |
| 2. Primaire technische parameters | ||
| Aangepaste heteluchtcirculatieoven | ||

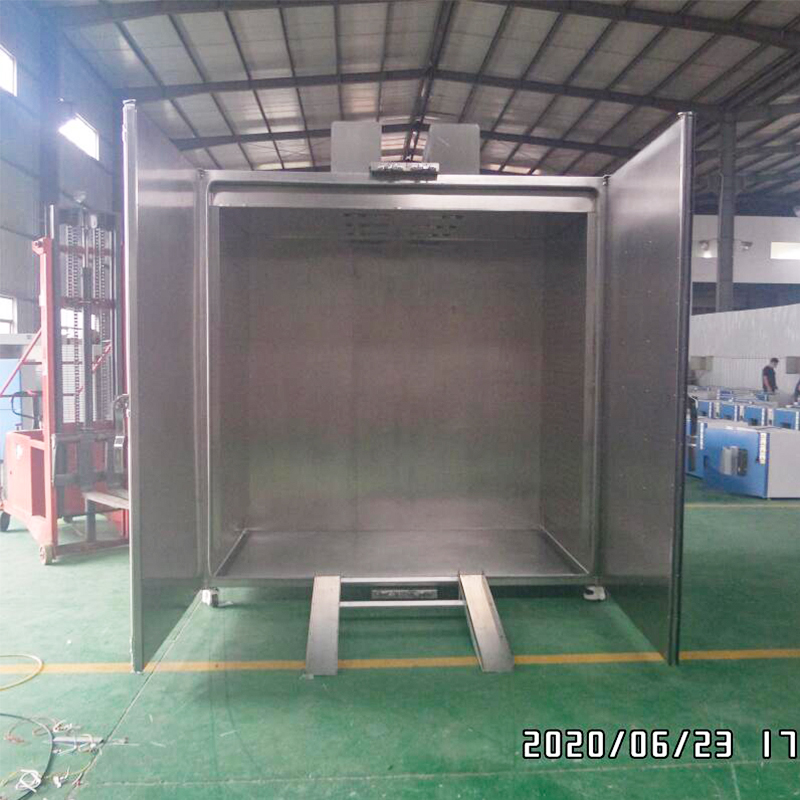

| 2.1 Interne kamerafmetingen | 2200 × 1200 × 2200 mm (breedte × diepte × hoogte) | |
| 2.2 Externe afmetingen | 3000 × 1400 × 2900 mm (inclusief ventilatormotor) | |
| 2.3 Temperatuurbereik | RT 20 tot 180°C | |

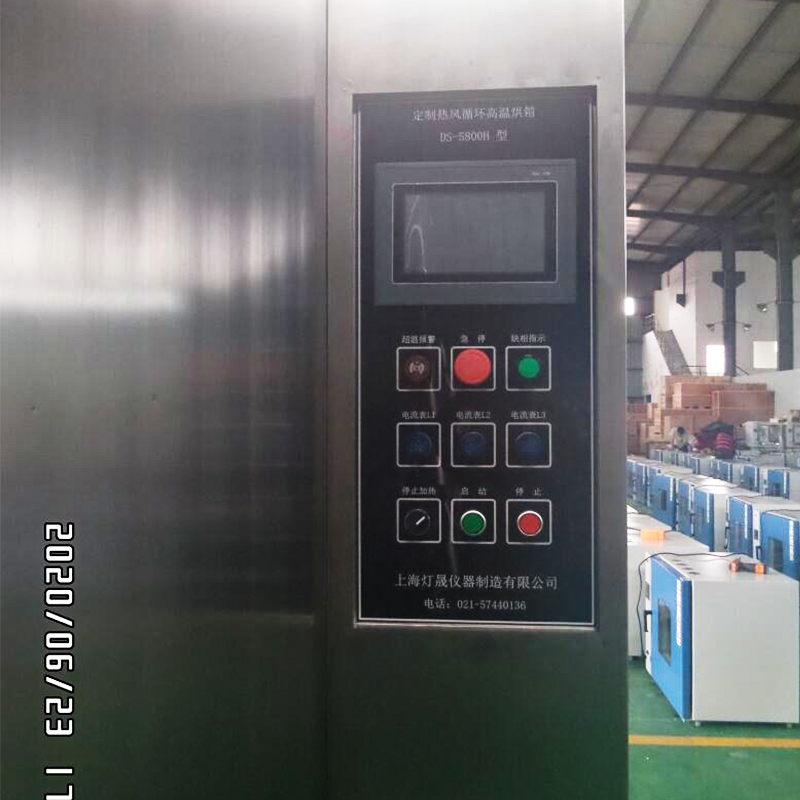

| 2.4 Beheerder | LCD-touchscreencontroller | |
| 2.5 Bedrijfsmodi | 1 Tijdgestuurd bedrijf 2 Bedrijf met constante waarde 3 Geprogrammeerd bedrijf | |
| 2.4 Continue bedrijfstemperatuur | 160°C | |
| 2.5 Temperatuurschommelingen | ±1°C | |
| 2.6 Temperatuuruniformiteit | ±2,5% van instelpunt | |
| 2.7 Verwarmingssnelheid | ≥3°C/min (gemiddeld) | |
| 2.8 Temperatuurresolutie | 0,1°C | |
| 2.9 Temperatuuruniformiteit | 100°C: s 2°C | |
| 2.10 Hoeveelheid | 5,8 m³ | |
| 2.11 Goederenoverslagplatform | 2200x1000mm | |
| 2.12 Laadvermogen van de interne kamer | 1,5 ton | |
| 2.13 Voeding (ongeveer) | 380V/50Hz | |
| 2.14 Totaal stroomverbruik | Ongeveer. 25kW | |
| 3. Structuur en materialen van de uitrusting | ||
| 3.1 Structuurle materialen van de behuizing | Structure | De interne structurele versterking bestaat uit een stalen hoekframe, met componenten die van buiten naar binnen zijn gelaagd: behuizingsschaal – thermische isolatie steenwol – frame – luchtkanaal – binnenkamer – monsterrek. Het besturingssysteem is ondergebracht in een extern gemonteerde schakelkast aan de rechterkant van de unit, terwijl de ventilatormotor op de rechterflank is geplaatst voor het genereren van een axiale luchtstroom. |
| Materiaal buitenbehuizing | De behuizingsschaal heeft een geborstelde afwerking van roestvrij staal 304. | |
| Materiaal binnenvoering | Gemaakt van premium SUS304 spiegelafgewerkte roestvrijstalen plaat. | |
| Deurslot | Voorzien van kliksluitingen op de deur voor gebruiksgemak. | |
| Isolatielaag | Geïsoleerd met 5052 aluminiumoxide brandvertragende wol. | |
| Wielen | Voorzien van vier Fuma zwenkwielen (enkel draagvermogen: 1000kg). | |
| Deur | Configuratie met dubbele deur zonder kijkvenster, met ergonomische kliksluitingen. Deurkozijnen maken gebruik van een multi-afdichtingsconstructie met gespecialiseerde siliconenrubberpakkingen die bestand zijn tegen hoge en lage temperaturen. | |
| 3.2 Besturingssysteem | Controleur | Inch-kleurentouchscreen |
| Interfaceweergave-informatie | Huidige bedrijfstemperatuur, ingestelde temperatuur, bedrijfstijd, aantal bedrijfssegmenten (indien ingesteld) en andere informatie | |
| Setpoint-werking | Langdurig gebruik na het instellen van de temperatuur | |
| Geplande uitvoering | Stel de temperatuur en de werkingsduur in zodra de ingestelde temperatuur is bereikt. Het apparaat stopt met werken zodra de ingestelde duur is verstreken. | |
| Uitvoering van het programma | Temperatuur instellen 1, Duur 1 instellen, Temperatuur instellen 2, Duur instellen 2. Er kunnen maximaal 15 temperatuur- en duursegmenten worden geprogrammeerd. Na voltooiing van de programmering zal de apparatuur opeenvolgend werken volgens de vooraf ingestelde temperaturen en tijdsduur. Na voltooiing van elk operationeel segment stopt het apparaat automatisch. | |
| 3.3 Luchtdistributie- en circulatiesysteem | Ventilator | 2 hittebestendige ventilatormotoren, turbineventilator van hoge temperatuurbestendige aluminiumlegering, die geforceerde convectieve diffusiecirculatie bereikt |
| Ventilator drive | Axiale stroming | |
| Kanaalcirculatie | Ontwerp met parallelle kanalen waarbij de warme lucht van rechts naar links beweegt. In het kanaal geïnstalleerde schotten zorgen ervoor dat zowel de luchtdruk als de snelheid voldoen aan de testnormen, terwijl een snelle temperatuurstabilisatie mogelijk is bij het openen/sluiten van de deur. | |
| Testpoort | Diameter 50mm, 1 aan de linkerkant | |
| 3.4 Verwarmingssysteem | ① | Het verwarmingssysteem maakt gebruik van een verwarmingsmethode met heteluchtcirculatie, waardoor een uniforme temperatuurverdeling en betrouwbare temperatuurregeling worden gegarandeerd. |
| ② | Zowel de temperatuurregeling als het uitgangsvermogen worden berekend door een microcomputer, die het verwarmingsvermogen automatisch aanpast aan de interne belastingsniveaus. Hierdoor wordt een hoge nauwkeurigheid en energie-efficiëntie bereikt, wat resulteert in een grotere ecologische duurzaamheid en energiebesparingen. | |
| ③ | Primaire systeemcomponenten: verwarmingsbuizen, solid-state relais, enz. | |
| 4. Storingsalarmsysteem | ||
| Bescherming van apparatuurveiligheid | 1. Onafhankelijke temperatuurbegrenzer met automatische uitschakeling van de verwarming bij oververhitting, voor effectieve monsterbescherming. 2. Noodstopknop om in kritieke situaties onmiddellijk de hoofdstroomvoorziening te onderbreken. 3. Driekleurige indicatielampjes bewaken de temperatuuroverschrijding en de werking van de ventilatormotor. Elke afwijking activeert hoorbare en visuele alarmen. 4. Aardlekschakelaar. 5. Beveiligingsapparaat voor fase-uitval. | |
| 5. Inleiding tot geselecteerde elektrische componenten | ||
| Instrumentatie | LCD-geïntegreerde module-instrumentatie geeft meerdere sets gegevens weer op één scherm met stabiele en nauwkeurige signaaloverdracht. Het instrument beschikt over PID-logische werking, zelfafstemmingsfunctionaliteit en mogelijkheden voor handmatige parameterinterventie. | |
| Solid-state relais | Maakt gebruik van hoogwaardige solid-state relais | |
| Temperatuursensor | Maakt gebruik van PT100-sensoren | |
| 6. Technische documentatie verstrekt | ||
| Documenten | Gebruikershandleiding van de apparatuur, garantiekaart, certificaat van overeenstemming, elektrisch schema | |
| 7. Optionele accessoires (optioneel) | ||
| Gegevensopslag | USB-opslag, spreadsheetgegevensopslag (500 yuan) | |
| Printer | Thermisch papier printen, instelbare printintervaltijd (1500 yuan) | |
| Inertgasinjectiepoort | Interne U-vormige verdeling, opening 16 mm (buitendiameter) (2000 yuan) | |
| Gasstroommeter | Controlegaskanaal om de gasstroomsnelheid te regelen (25.000 yuan) | |
| III. Apparatuuromgeving Installatievereisten | ||
| Installatievereisten voor apparatuur | Omgevingstemperatuur en vochtigheid: 5°C tot 30°C, relatieve vochtigheid: <85% | |
| Geen heftige trillingen in de omgeving | ||
| Geen direct zonlicht of andere directe warmtebronnen | ||
| Geen sterke elektromagnetische velden in de buurt | ||
| Geen hoge concentraties stof of bijtende stoffen in de omgeving | ||
| De kamer moet goed geventileerd zijn. | ||
| Geen sterke luchtstromingen in de omgeving; Als een geforceerde luchtstroom vereist is, mag deze niet op de unit worden gericht. | ||
| De apparatuur moet op een stevige, vlakke ondergrond worden geplaatst en in een horizontale positie worden gehouden. | ||
| Tussen de achterkant van het apparaat en de muur moet een afstand van minimaal 50 cm worden aangehouden, met aan beide zijden een afstand van minimaal 50 cm. | ||
| IV. Acceptatie en garantie | ||
| Parameters | Bovenstaande gegevens zijn gemeten tijdens bedrijf onder onbelaste omstandigheden. | |
| Acceptatie | Acceptatie testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garantie | De garantieperiode bedraagt 12 maanden na voltooiing van de acceptatie. Na deze garantieperiode gelden er redelijke kosten voor vervangende onderdelen. | |
| V. Productietijd en transportmethode | ||
| Productiedoorlooptijd | Levering binnen 30 werkdagen vanaf de datum waarop het voorschot op de rekening van de leverancier is bijgeschreven. | |
| Transportmethode | Wegvervoer; zeecontainers die voldoen aan de eisen van QB/WD008-2001. Afleverlocatie: door de klant aangewezen punt (exclusief bezorging op de bovenverdieping). Het lossen moet door de koper worden uitgevoerd. | |
