| Productnaam | Automatische vacuümdroogoven | ||
| Model | HTF-DZ215V | ||
| Belangrijkste technische specificaties | Temperatuurregelbereik | RT 10~200°C | |
| Temperatuurstabiliteit | ±2°C | ||
| Temperatuur resolutie | 0,1°C | ||
| Diameter stikstofinlaat | 14 mm | ||
| Filteren | Klasse 10.000 | ||
| Verwarmingsmethode | Externe verwarming | ||
| Koelmethode | Natuurlijke koeling | ||
| Koelsnelheid | Geen | ||

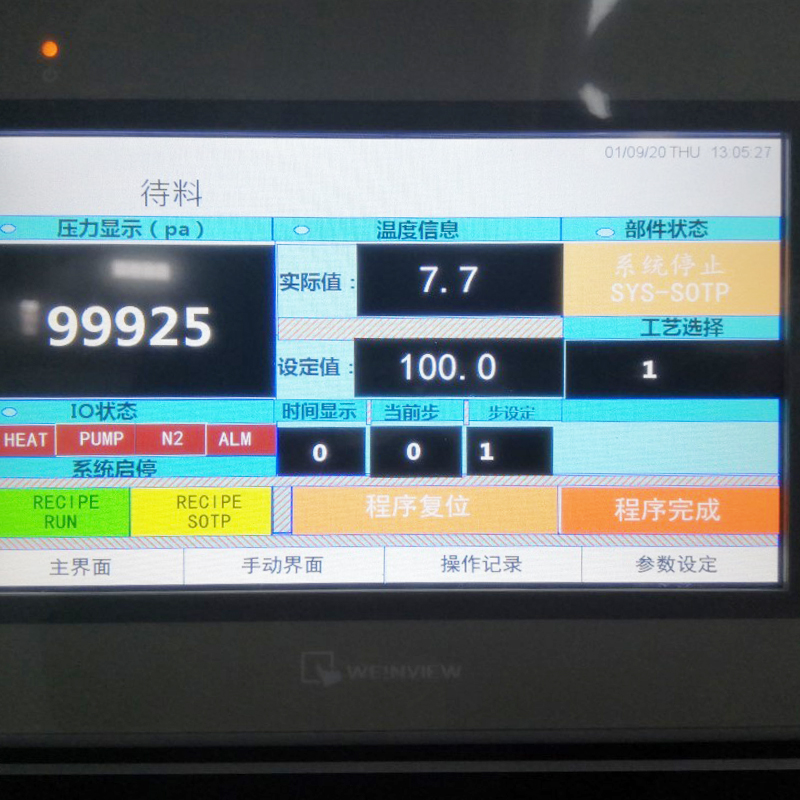

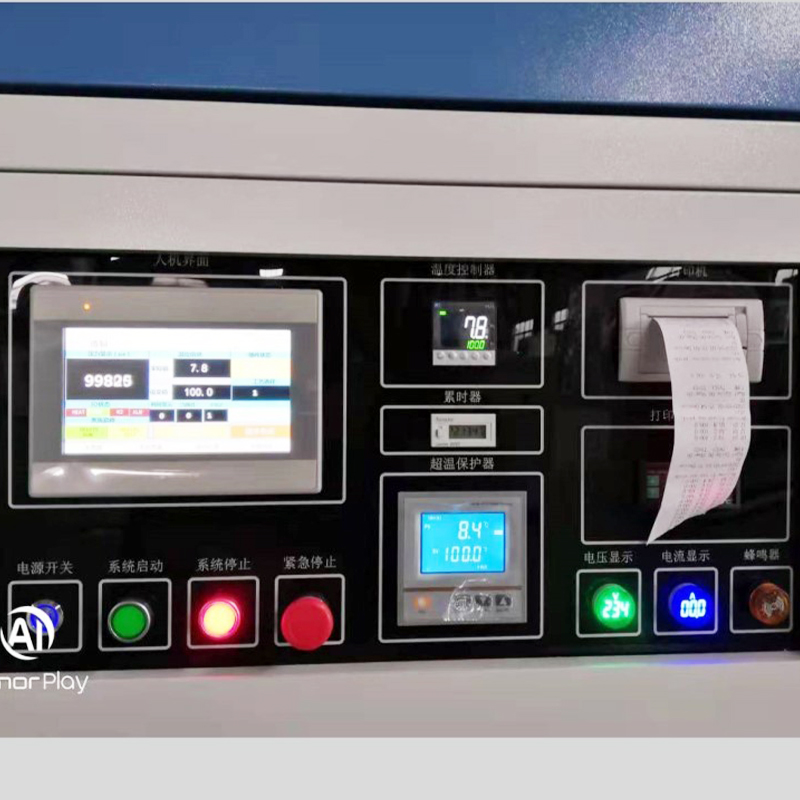

| Controleur | Industriële PLC-besturing met touchscreen | ||
| Vacuümmeter | Digitale vacuümmeter | ||
| Vacuümbereik | 50Pa-101KPa | ||
| Vacuümcontrolemethode | Setpoint-regeling | ||
| Afmetingen binnenkamer | B*D*H (mm) ≥560*640*600 | ||
| Externe afmetingen hoofdunit | B*D*H (mm) ≈720*820*1750 | ||
| Volume binnenkamer | 215L | ||
| Observatievenster | 300x350 mm, gebouwd met versterkt gehard glas aan de binnenkant en hoogtransparante acrylpanelen aan de buitenkant | ||
| Partitie | 6 lagen, draagvermogen op één laag 30 kg (planken voorzien van geperforeerde roestvrijstalen platen) | ||
| Steunframe | 6 lagen, vrije hoogte 70 mm | ||
| Vacuümpomp | Geïmporteerde olievrije vacuümpomp | ||
| Voedingsspanning | 220V/50Hz | ||
| Stroomverbruik | 2500W | ||
| Temperatuurcontrolesysteem | Beschikt over een op een microprocessor gebaseerde PID-logische temperatuurregelaar voor duurzame werking. Elektronische componenten maken gebruik van producten van Chint en Shanghai People Electric, waardoor stabiliteit en betrouwbaarheid op de lange termijn worden gegarandeerd. | ||
| Verwarmingselement | Verwarmingsdraad van premium HRE-legering is ingebed in corrosiebestendige SUS304 roestvrijstalen buizen, waardoor een langere levensduur van het verwarmingselement wordt gegarandeerd en bescherming tegen elektrische lekkage wordt geboden. | ||
| Temperatuursensorelement | Zeer nauwkeurig PT-100 thermokoppel | ||
| Materiaal behuizing | SUS304 roestvrij staal (1 mm dikte) | ||
| Materiaal binnentank | 316L corrosiebestendige roestvrijstalen plaat (3 mm dikte) | ||

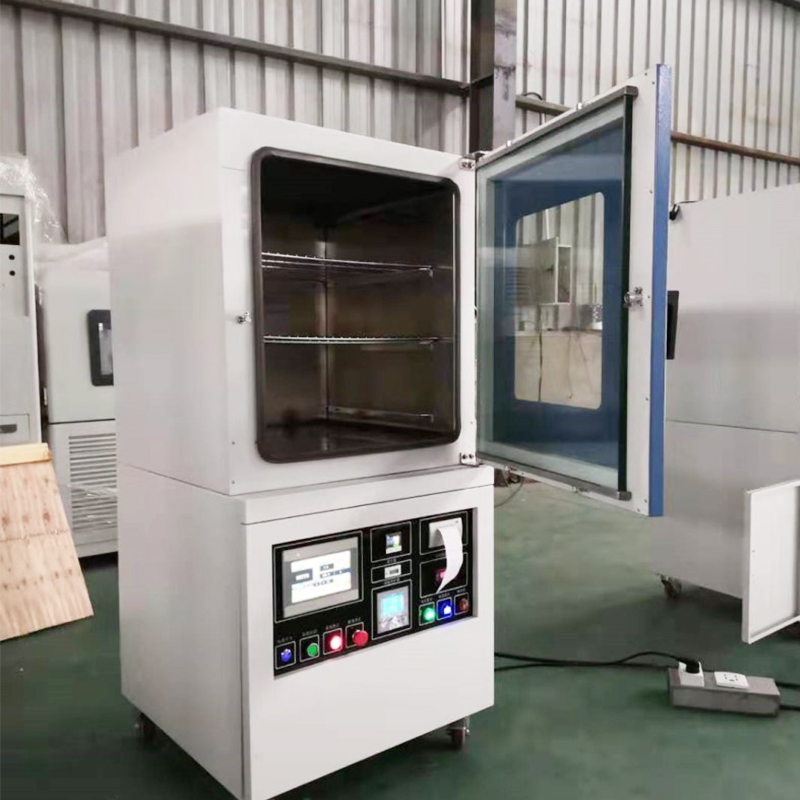

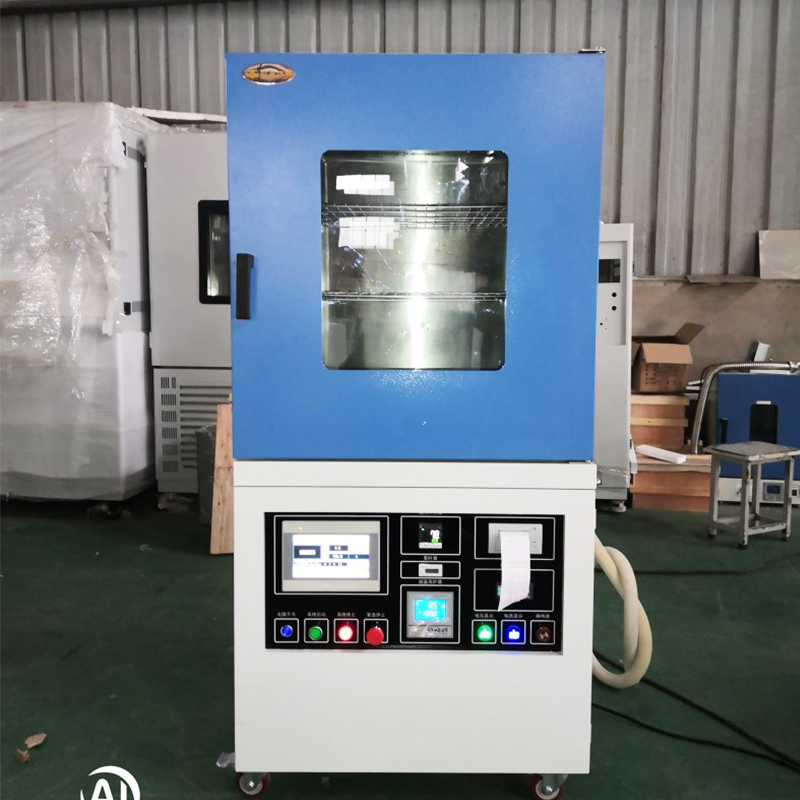

| Beschrijving van de uitrustingsstructuur | De afmetingen van de hoofdunit zijn 720 × 820 × 1750 mm. De hoofdunit is voorzien van vier Fuma-wielen en vier vaste steunpoten voor gemakkelijke mobiliteit en veilige positionering. Het besturingssysteem wordt extern aan de linker- of rechterkant van de behuizing gemonteerd. De kamerhoeken zijn voorzien van afgeronde hoeken zonder blinde plekken, voor gemakkelijke reiniging. Het interieur van de kamer bestaat uit zes lagen, elk met een minimale vrije hoogte van 70 mm (effectieve bruikbare hoogte) en een minimaal enkellaags oppervlak van 555 x 635 mm. | ||
| Beschrijving van het besturingssysteem | zonder dode hoeken voor eenvoudige reiniging. Het kamerinterieur bestaat uit 6 lagen met een minimale vrije hoogte van 70 mm (effectieve bruikbare hoogte) per laag. Elke laag heeft een minimumoppervlak van 555 × 635 mm en biedt plaats aan twee standaard manden (480 × 250 × 50 mm) per laag. Het volledige laadvermogen bedraagt 12 standaard manden. De deur van de hoofdunit gaat naar rechts open, conform ergonomische principes." | ||
| Apparatuurbediening Procesbeschrijving | De apparatuur maakt gebruik van PLC-programmering voor industriële besturing. De programmeerbare bediening omvat de start/stop-status van de vacuümpomp, de instelling van het vacuümniveau, de duur van het vacuümhouden, de vultijd van het inert gas, de sluitingstijd van de magneetklep van het inert gas en het starten/beëindigen van de verwarmingscyclus. | ||
| Gegevensopslag en export | Eentrapsbediening: | ||
| Afdruksysteem | Stap 1: Vacuümniveau instellen (aangenomen waarde: 80 kPa) | ||
| Zelfafstemmende functie | Stap 2: Stel de doeltemperatuur en de verblijftijd na het bereiken in (verondersteld doel: 200°C) | ||
| Realtime alarmen | Stap 3: Vacuüm of verwarming starten (gelijktijdig mogelijk) → Doelvacuümniveau bereiken → Vacuümpomp stopt automatisch met werken | ||
| Veiligheidsgarantie | ingestelde temperatuur en bedrijfstijd na het bereiken van de temperatuur (veronderstelde temperatuur: 200°C) → Stap 3: | ||
| Bedrijfsomgeving van apparatuur | Vacuüm of warmte evacueren (kan gelijktijdig worden uitgevoerd) → Bij het bereiken van de ingestelde vacuümwaarde, vacuümpomp | ||
| Garantieperiode | stopt automatisch terwijl het verwarmen doorgaat. Zodra het temperatuurinstelpunt is bereikt en de temperatuur | ||
| Onderhoud na installatie | De bedrijfstijd verstrijkt en de apparatuur stopt automatisch. | ||
| Reactietijd na verkoop en onderhoud | (Opmerking: tijdens het verwarmen vermindert de luchtexpansie in de kamer het vacuümniveau, waardoor automatisch wordt geactiveerd | ||
| Configuratie | herstart de vacuümpomp om het vacuüm aan te vullen. Verwarming of werking op constante temperatuur verloopt normaal.) | ||
