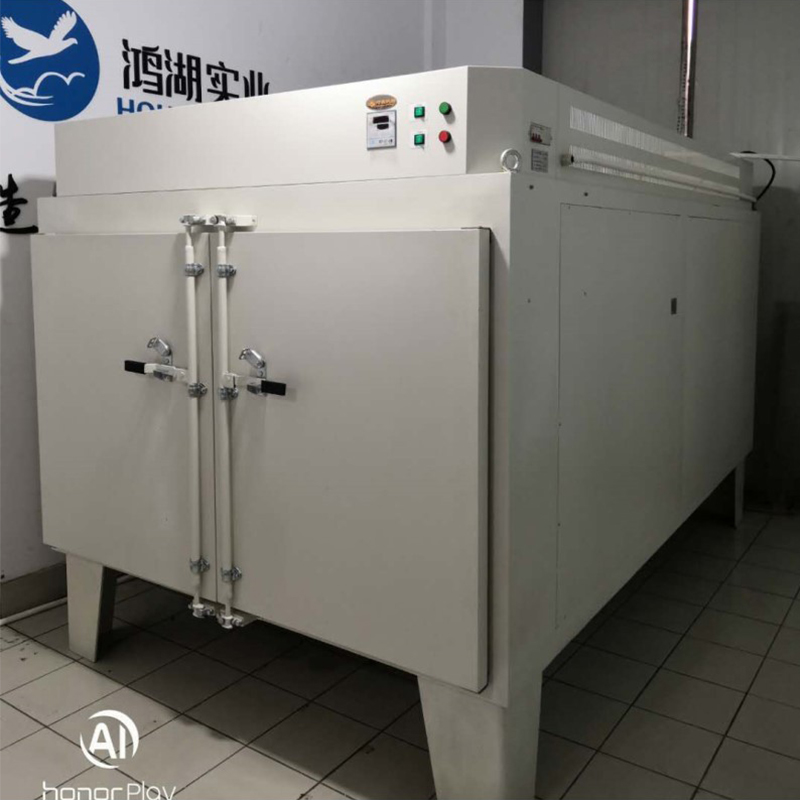

| Productnaam | Aanpasbare, kleurveranderende glasfilmoven |
| Productmodel | LH-5100-150A |
| Belangrijkste specificaties | Afmetingen binnenkamer: 1700 mm (breedte) × 3000 mm (diepte) × 1000 mm (hoogte) |
| Temperatuurcontrolesysteem | Externe afmetingen: Aanpasbaar aan de vereisten |
| Verwarmingselement | Inhoud: 5,1 m³ |
| Temperatuursensor | Temperatuurbereik: RT 20 tot 120°C |
| Materiaal binnenkamer | Continue bedrijfstemperatuur: 90°C |
| Kabinetsstructuur | Temperatuurstabiliteit: ±1℃ |
| Buitenste schil | Temperatuuruniformiteit: ±5℃ |
| Veiligheid Bescherming | Temperatuurtimingbereik: 1-999min |
| Garantieperiode | Planken: 6 lagen |
| Standaardconfiguratie | Installatiemethode voor planken: uittrekbaar type geleiderail |
| Optionele accessoires | Voeding: AC380V, 30 kW, 50 Hz " |
Kleurveranderende glasfilmoven Gebruikershandleiding
I. Toepassingsgebied
Deze apparatuur is geschikt voor het drogen en uitvoeren van verschillende aanpassingstests bij constante temperatuur op diverse producten of materialen, waaronder elektrische apparaten, instrumenten, meters, componenten, elektronica, elektrische apparatuur, auto-onderdelen, ruimtevaartcomponenten, communicatieapparatuur, kunststoffen, machines, chemicaliën, voedingsmiddelen, chemische producten en hardware-instrumenten onder omgevingsomstandigheden met constante temperatuur.
Belangrijkste technische parameters
Temperatuurbereik: RT 20 tot 120°C
Continue bedrijfstemperatuur: 90℃
Temperatuurstabiliteit: ±1℃
Temperatuuruniformiteit: ±5℃
Timerbereik: 1–999 minuten
Planken: 6 eenheden (aluminium honingraatpanelen, naadloze constructie)
Vermogen: 9000W
Voeding: 380V/50Hz
III. Structurele kenmerken van producten
In de kast is gebruik gemaakt van hoogwaardig koudgewalst plaatstaal met elektrostatische poedercoating. De coating is hard, duurzaam en biedt uitzonderlijke roestbestendigheid.
De werkkamer is gemaakt van hoogwaardig roestvrij staal en heeft afgeronde hoeken voor een gladde, gestroomlijnde afwerking die moeiteloos schoonmaken mogelijk maakt.
De ruimte tussen de kast en de werkkamer is gevuld met ultrafijn isolatiemateriaal van glaswol, dat voor een uitstekende thermische retentie zorgt. Dit zorgt effectief voor stabiele en nauwkeurige interne temperaturen en minimaliseert de impact op de omgeving.
In de kamer is een rationeel heteluchtcirculatiekanaal geïntegreerd, dat een uniforme temperatuurverdeling en versnelde verwarming bevordert. Een uitlaatkanaal vergemakkelijkt de gecontroleerde ventilatie van lucht uit de kamer. Mocht de afgevoerde lucht geuren of giftige stoffen bevatten, dan kan het kanaal eenvoudig worden aangesloten op externe leidingen voor gerichte ventilatie naar een aangewezen locatie.
De temperatuurregeling maakt gebruik van op microprocessors gebaseerde intelligente digitale technologie, met industriële PID-zelfafstemming en een viercijferig dubbel LED-display. Dit zorgt voor een hoge regelprecisie, uitzonderlijke interferentiebestendigheid en gebruiksvriendelijke bediening (raadpleeg de handleiding van de controller voor details).
IV. Installatie en inbedrijfstelling
1. Vermijd tijdens transport kracht uit te oefenen op de glasoppervlakken en voorkom stoten tegen het kamerlichaam.
2. Nadat u het apparaat op de vloer heeft geplaatst, moet u ervoor zorgen dat het waterpas staat. Pas de basis aan als het oppervlak oneffen is.
3. Gebruik het instrument niet in direct zonlicht of in vochtige omgevingen met hoge temperaturen.
4. Plaats het apparaat uit de buurt van bronnen van elektromagnetische interferentie en zorg ervoor dat de aardedraad van de apparatuur effectief geaard is.
5. Plaats tijdens normaal gebruik de voorwerpen in de kamer zo dat ze de luchtstroom niet belemmeren, zodat een gelijkmatige temperatuurverdeling wordt gegarandeerd.
6. De voeding is AC 380V 50Hz. Er moet een vierpolig stopcontact met een vermogen van 25A of meer met een betrouwbare aardverbinding worden gebruikt. Gebruik geen driepolige stekkerdoos zonder aanpassingen. De voeding is AC 380V 50Hz en vereist een driefasig stopcontact met een betrouwbare aardaansluiting.
7. Plaats de voedingskabel niet dicht bij de achterkant van het apparaat en laat het instrument of andere voorwerpen niet op de voedingskabel drukken, om schade te voorkomen.
V. Gebruiksaanwijzing van het product
1. Open de kamerdeur en plaats de te verwerken items op de interne planken (vermijd overbevolking om voldoende luchtcirculatie in de kamer mogelijk te maken). Sluit de deur.
2. Sluit de voeding aan door de stekker in een 380V stopcontact te steken. Zet de aan/uit-schakelaar aan de rechterkant van het bedieningspaneel in de ‘AAN’-positie. Het digitale display gaat branden, wat aangeeft dat de apparatuur operationeel is.
3. Stel de gewenste kamertemperatuur in met de temperatuurregelaar op het bedieningspaneel.
4. Het instrument begint te werken en bereikt geleidelijk de ingestelde temperatuur. Zodra de vereiste droogduur is verstreken, wordt het proces beëindigd.
5. Schakel de stroomtoevoer uit. Laat de kamertemperatuur de omgevingstemperatuur benaderen voordat u de deur opent en voorwerpen verwijdert.
【!】Let op: Wees voorzichtig bij het openen van de deur om voorwerpen eruit te halen, aangezien restwarmte brandwonden kan veroorzaken. Brandbare of explosieve materialen mogen niet in de droogoven worden geplaatst.
Speciale opmerkingen
⑴ Producten ondergaan strenge tests voordat ze worden verzonden. Kalibratie is over het algemeen niet nodig. Bij gebruik in ruwe omgevingen of bij temperaturen die het aanbevolen bereik overschrijden, kunnen er echter afwijkingen optreden tussen de weergegeven temperatuur en de werkelijke kamertemperatuur. Mochten de afwijkingen de technische specificaties overschrijden, raadpleeg dan de gebruiksaanwijzing van de temperatuurregelaar voor de noodzakelijke aanpassingen.
⑵ Als de kamerdeur tijdens normaal gebruik langere tijd open blijft, kunnen er tijdelijke temperatuurschommelingen optreden bij het sluiten van de deur. Dit is een normaal verschijnsel.
◆ Paneelfuncties
Definities van indicatielampjes
1. ‘RUN/AT’-indicatielampje: gaat branden tijdens bedrijf en dooft na voltooiing; knippert tijdens zelfafstemming.
2. ‘OUT’-indicator: brandt wanneer de verwarmingsafgifte actief is; anders gedoofd.
3. ‘ALM’-indicator: brandt tijdens alarm voor te hoge temperatuur; anders gedoofd.
VI. Bediening en gebruiksmethoden
1. Wanneer de controller wordt ingeschakeld, toont de bovenste displayregel ‘InP’ en de onderste rij de ‘bereikwaarde’ gedurende ongeveer 3 seconden voordat de normale weergavemodus wordt geactiveerd.
2. Referentie en instelling van temperatuur en constante temperatuurduur
Druk op de ‘Set’-toets om de temperatuurinstelmodus te openen. De onderste rij van het display toont de melding ‘SP’, terwijl de bovenste rij het temperatuurinstelpunt weergeeft (waarbij het cijfer van de eenheid aanvankelijk knippert). Pas het gewenste instelpunt aan met behulp van de verschuivings-, verhogings- en verlagingstoetsen. Druk nogmaals op de ‘Set’-knop om naar de tijdinstelmodus voor constante temperatuur te gaan. De onderste rij van het display toont de prompt “St”, terwijl de bovenste rij de instelwaarde van de constante temperatuurtijd weergeeft (waarbij het cijfer van de eenheid eerst knippert). Gebruik de knoppen voor verschuiven, verhogen en verlagen om de gewenste instelwaarde aan te passen. Druk nogmaals op de ‘Set’-knop om deze instelmodus te verlaten; gewijzigde waarden worden automatisch opgeslagen.
Wanneer de constante temperatuurtijd is ingesteld op ‘0’, betekent dit dat er geen tijdfunctie actief is. De controller werkt continu, waarbij de onderste rij van het display het temperatuurinstelpunt weergeeft. Wanneer de ingestelde tijd niet ‘0’ is, toont de onderste rij van het display de verstreken tijd, waarbij de laatste decimaal verlicht is. Zodra de gemeten temperatuur het instelpunt bereikt, begint de timer met aftellen. Het verlichte decimaalteken knippert. Wanneer de tijd is verstreken, stopt de werking, verschijnt op de onderste rij “End” en klinkt de zoemer gedurende 30 seconden. Nadat de werking is beëindigd, wordt de cyclus opnieuw gestart door de toets ‘Verlagen/Herstarten’ gedurende 3 seconden ingedrukt te houden.
3. Tijdens een alarm voor te hoge temperatuur klinkt de zoemer continu en gaat de alarmindicator ‘ALM’ branden. Als er een alarm voor te hoge temperatuur optreedt als gevolg van een wijziging van het temperatuurinstelpunt, gaat de ‘ALM’-indicator branden, maar klinkt de zoemer niet.
4. Als u op een willekeurige toets drukt, wordt de zoemer uitgeschakeld wanneer deze klinkt.
5. ‘Shift’-toets: Door op deze toets te drukken in de setpointmodus wordt de setpointwaarde verschoven voor knipperende wijziging.
6. Toets ‘Verlagen’: Kort indrukken in de instelmodus om de waarde te verlagen; ingedrukt houden voor continu verlagen.
7. Toets ‘Verhogen’: Kort indrukken in de instelmodus om de waarde te verhogen; ingedrukt houden voor continue toename.
8. Als er tijdens de instelmodus binnen één minuut geen toets wordt ingedrukt, keert de controller automatisch terug naar de normale weergave.
9. Als op de bovenste rij van het controllerdisplay ‘----’ staat, duidt dit op een fout in de temperatuursensor of in de controller zelf. Inspecteer de temperatuursensor en de bedrading ervan grondig.
Systeem zelfafstemming
Zelfafstemming van het systeem kan worden uitgevoerd als de prestaties van de temperatuurregeling onvoldoende zijn. Tijdens de zelfafstelling kan er sprake zijn van aanzienlijke temperatuuroverschrijdingen; gebruikers moeten deze factor volledig in overweging nemen voordat ze het proces starten.
Om de zelfafstemming van het systeem te starten vanuit de niet-instelpuntmodus, houdt u de ‘Shift/Self-Tune’-toets gedurende 6 seconden ingedrukt. De ‘RUN/AT’-indicator gaat knipperen. Na voltooiing stopt de indicator met knipperen en verkrijgt de controller een geoptimaliseerde set systeem-PID-parameters, die automatisch worden opgeslagen. Als u tijdens het zelf afstemmen de ‘Shift/Self-Tune’-toets gedurende 6 seconden ingedrukt houdt, wordt de procedure beëindigd.
Mocht er tijdens de zelfafstemming een alarm voor te hoge temperatuur optreden, dan blijft de alarmindicator ‘ALM’ gedoofd en klinkt de zoemer niet; het verwarmingsalarmrelais wordt echter automatisch uitgeschakeld. Tijdens de zelfafstemming is de ‘Set’-toets inactief. Ongeacht of er een constante temperatuurperiode is ingesteld, zal de onderste regel van het controllerdisplay altijd het temperatuurinstelpunt weergeven.
Interne temperatuurparameters raadplegen en instellen
Houd de Set-toets ongeveer 3 seconden ingedrukt. De onderste rij van het controllerdisplay toont de wachtwoordprompt ‘Lc’, terwijl de bovenste rij de wachtwoordwaarde weergeeft. Gebruik de toetsen Verhogen, Verlagen en Shift om het wachtwoord naar de gewenste waarde te wijzigen. Druk nogmaals op de Set-toets. Als het wachtwoord onjuist is, keert de controller automatisch terug naar de normale weergavemodus. Als het wachtwoord correct is, gaat het naar de instellingsstatus van de interne temperatuurparameters. Door nogmaals op de Set-toets te drukken, kunt u elke parameter opeenvolgend wijzigen. Houd de Set-toets 3 seconden ingedrukt om deze status te verlaten; parameterwaarden worden automatisch opgeslagen.
| Interne parameters Tabel-1 | |||
| Parameterindicatie | Parameternaam | Parameter Functie Beschrijving | (Bereik) Fabrieksinstelling |
| Lc- | Wachtwoord | Wanneer ‘Lc=3’ kunnen parameterwaarden worden bekeken en gewijzigd. | 0 |
| AL- | Alarm voor afwijking van te hoge temperatuur | ‘Wanneer de gemeten temperatuur het instelpunt plus AL overschrijdt, gaat de alarmindicator branden, klinkt de zoemer (zie Bedienings- en gebruiksmethode 3) en wordt de verwarming uitgeschakeld.’ | (0,0 tot 100,0°C) 20.0 |
| T- | Controle cyclus | Controlecyclus verwarming. | (1 tot 60 seconden) Opmerking 1 |
| P- | Proportionele band | Tijdproportionele actie-aanpassing. | (1,0 tot volledige schaalwaarde) 35,0 |
| ik- | Integrale tijd | Integrale actieaanpassing. | (1 tot 1000 seconden) 200 |
| D- | Afgeleide tijd | Afgeleide actie aanpassing. | (0 tot 1000 seconden) 200 |
| Pb- | Nul aanpassing | Corrigeert fouten die voortkomen uit sensormetingen (lage temperatuur). Pb = Werkelijke temperatuurwaarde - Meetwaarde instrument | (-12,0 tot 12,0°C) 0.0 |
| PK- | Volledige aanpassing | Corrigeert fouten die voortkomen uit sensormetingen (hoge temperatuur). PK = 1000 × (werkelijke temperatuurwaarde - meetwaarde instrument) / meetwaarde instrument | (-999~999)0 |
| Opmerking 1: Voor controllers van model PCD-2xx2 (relaisuitgang) is de fabrieksinstelling voor de verwarmingsregelcyclus 20 seconden; voor andere modellen is dit 5 seconden. | |||
| Interne parameters Tabel-2 | |||
| Interne parameters Tabel-2 | Parameternaam | Parameter Functie Beschrijving | (Bereik) Fabrieksinstelling |
| Lc- | Wachtwoord | Wanneer ‘Lc=9’ kunnen parameterwaarden worden bekeken en gewijzigd. | 0 |
| Mede- | Afwijking uitschakeling verwarmingsvermogen | Wanneer de gemeten temperatuurwaarde ≥ ingestelde temperatuurwaarde Co, de verwarmingsuitgang is uitgeschakeld. | (0,0~50,0℃)5,0 |
| Hn- | Timingmodus thermostaat | 0: Minutentimer; 1: Uurtimer | (0~1)0 |
| OP- | Deurbedieningsfunctie | 0: Detectiefunctie voor het openen van de deur uitschakelen; 1: Activeer de detectiefunctie voor het openen van de deur. Opmerking 2 | (0~1)1 |
| RH- | Bereikwaarde | Maximale waarde voor de ingestelde temperatuur. | (0~400,0℃) 300.0 |
VII. Voorzorgsmaatregelen
1. Ontvlambare en vluchtige chemische stoffen mogen niet in de kast worden geplaatst.
2. Mochten er tijdens het gebruik afwijkingen, geuren of rook optreden, schakel dan onmiddellijk de stroomtoevoer uit. Gebruikers mogen niet zelf proberen reparaties uit te voeren; Neem contact op met de reparatieafdeling van ons bedrijf voor inspectie en onderhoud door gekwalificeerd personeel. (Nieuwe units kunnen bij de eerste keer opstarten geurtjes en minimale rook afgeven; dit is normaal. Houd dit gedurende één of twee cycli aan. Als dit aanhoudt, neem dan contact op met ons klantenservicecentrum voor advies).
3. Veeg regelmatig de binnenwanden van de kamer en de oppervlakken van de apparatuur schoon om de reinheid te behouden en de transparantie van het glas te vergroten. Gebruik geen zure, alkalische of andere bijtende oplossingen om externe oppervlakken schoon te maken.
4. Wanneer de apparatuur langere tijd niet wordt gebruikt, koppelt u het netsnoer los om mogelijke gevaren te voorkomen. Laat het apparaat bovendien periodiek (doorgaans elk kwartaal) gedurende 2-3 dagen onder normale omstandigheden werken om vocht uit de elektrische componenten te verwijderen en schade aan de bijbehorende apparaten te voorkomen.
VIII. Storing Reparatie
| Symptomen | Principes | Werkwijze |
| 1. Geen stroomvoorziening | 1. Het stopcontact heeft geen stroomvoorziening | 1. Vervang het stopcontact |
| 2. Stekker niet goed ingestoken of draad gebroken | 2. Sluit de connector aan of sluit de bedrading opnieuw aan | |
| 3. Zekering open circuit | 3. Vervang de zekering | |
| 4. Aan/uit-schakelaar niet ingeschakeld | 4. Schakel de voeding in | |
| 2. De kamertemperatuur stijgt niet | 1. Temperatuur te laag instellen | 1. Pas de ingestelde temperatuur aan |
| 2. Elektrische verwarming defect | 2. Vervang de elektrische verwarming | |
| 3. Temperatuurregelaar defect | 3. Vervang de temperatuurregelaar | |
| 4. Verbindingsdraad temperatuursensor zit los | 4. Draai de sensoraansluitmoer vast | |
| 3. Aanzienlijke afwijking tussen instelpunt en kamertemperatuur | 1. Defecte temperatuursensor | 1. Vervang de temperatuursensor |
| 2. Omgevingstemperatuur te hoog (hoger dan 30°C) | 2. Gebruik in een omgeving met airconditioning | |
| 4. Fout in temperatuurregeling | 1. Bevestiging temperatuursensor losgemaakt | 1. Zet de temperatuursensor vast |
| 2. Defecte temperatuurregelaar of thyristor | 2. Vervang de temperatuurregelaar en thyristor |
