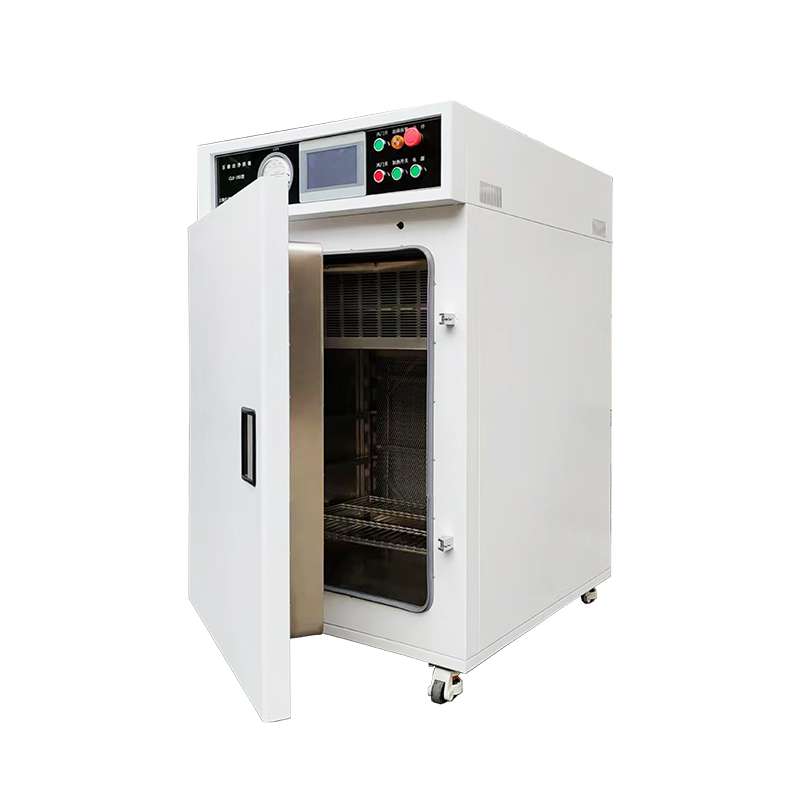

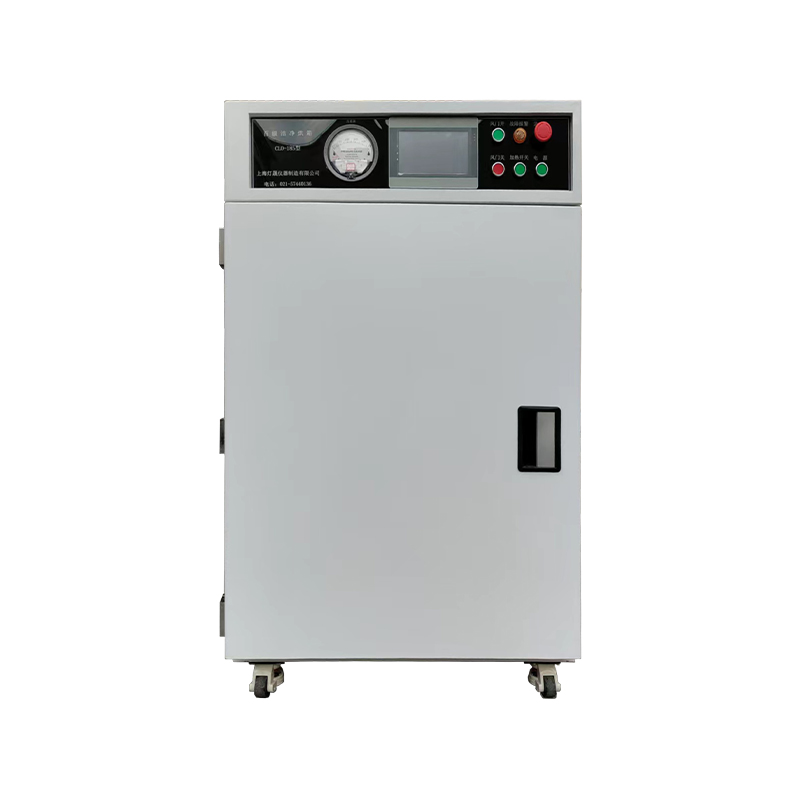

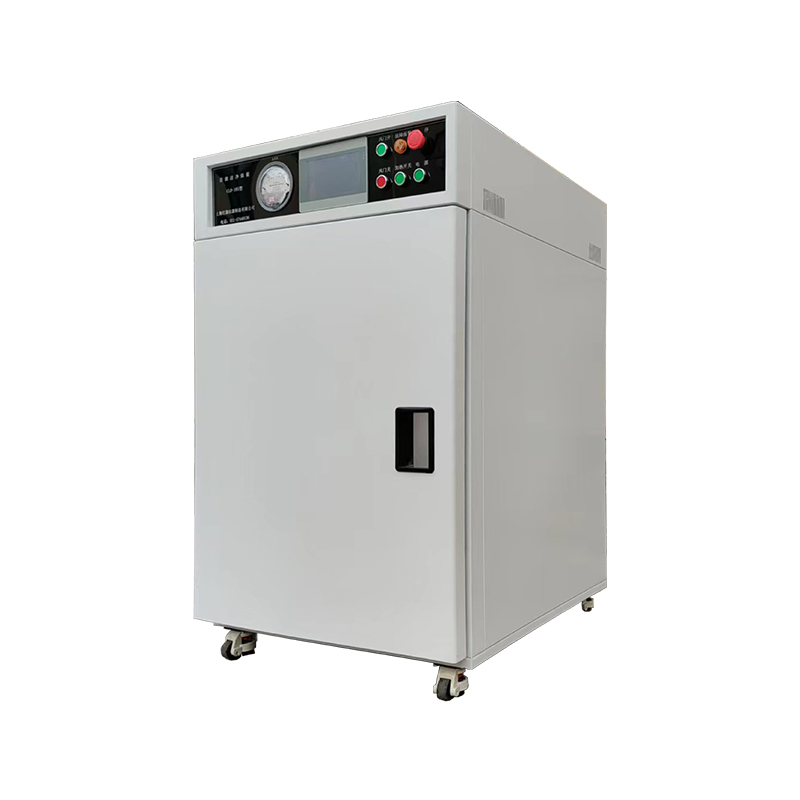

De Class 100 Cleanroom Droogoven, ook bekend als een Class 100 Cleanroom Bakoven of Class 100 Cleanroom Droogkast, is een speciale uitrusting die drogen op hoge temperatuur integreert met controle van de cleanroomomgeving. Door een HEPA-hoogefficiënt filtersysteem en gerichte luchtstroomorganisatie bereikt de werkkamer de ISO 6-reinheidsnormen (voorheen klasse 100). De apparatuur maakt gebruik van een laminaire verticale of horizontale luchtstroommodus, waarbij schone warme lucht wordt gefilterd door een aan de bovenkant gemonteerde FFU-eenheid (filtratie-efficiëntie ≥99,99% voor deeltjes van 0,3 μm) en gelijkmatig over het werkoppervlak wordt verdeeld. Het is ook uitgerust met een automatische luchtdouche-zuiveringsmodule om een snel herstel van de reinheid te garanderen tijdens het openen van de deur. Het temperatuurregelbereik bestrijkt 50-300℃, met een fluctuatie van ≤±1℃. Het is geschikt voor droogprocessen die gevoelig zijn voor deeltjesverontreiniging in precisieproductievelden. Het wordt voornamelijk gebruikt in de elektronica, geïntegreerde schakelingen, het drogen en uitharden van COB-zwarte lijm, displays, chips, LCD's, CMOS, IS en de farmaceutische industrie. Het kan ook worden gebruikt voor testen bij hoge temperaturen waarbij een hoge omgevingszuiverheid vereist is. Het is een essentiële uitrusting voor het drogen, warmtebehandeling, thermische veroudering, testen bij hoge temperaturen en uitharden van artikelen in de bovengenoemde industrieën.
① Ingebouwde hoogefficiënte HEPA/ULPA-filters bieden een filtratie-efficiëntie tot 99,99% voor deeltjes van 1 µm, waardoor een continue ISO Klasse 5 (Klasse 100) zuiverheid in de kamer wordt gegarandeerd en wordt voldaan aan de strenge eisen van precisieprocessen.
② Door gebruik te maken van een geavanceerd vloeistofdynamica-ontwerp en krachtige ventilatoren, wordt een verticale laminaire stroomcirculatie van hete lucht in de kamer bereikt, waardoor een temperatuuruniformiteit van ≤ ± 1,5 ℃ in het werkgebied wordt gegarandeerd.
③ Alle binnenwanden zijn voorzien van afgeronde hoeken, naadloos laswerk en een elektropolijstbehandeling, waardoor dode zones bij het reinigen en het risico op ophoping van deeltjes fundamenteel worden geëlimineerd, waardoor de proceszuiverheid wordt gegarandeerd.
④ Uitgerust met een kleurenaanraakscherm en een programmeerbare PLC-controller met meerdere segmenten, maakt het nauwkeurige instelling van verwarmings-, constante temperatuur- en koelcurves mogelijk, waardoor volledige automatisering en gegevenstraceerbaarheid voor complexe processen mogelijk is.
⑤ De kernkamer is doorgaans gemaakt van SUS304 geborsteld roestvrij staal, met een uitstekende weerstand tegen hoge temperaturen en corrosie, vooral geschikt voor gevoelige processen zoals halfgeleiders en fotoresisten.
⑥ Samengesteld uit een centrifugaalventilator die bestand is tegen hoge temperaturen en een nauwkeurig luchtgeleidingssysteem, zorgt het voor een snelle en uniforme warmteoverdracht naar elk oppervlak van het materiaal, waardoor de droogefficiëntie en consistentie aanzienlijk worden verbeterd.
⑦ Door gebruik te maken van dubbele afdichtingsstrips gemaakt van siliconenrubber of fluorrubber, aangevuld met een pneumatische vergrendeling, isoleert het effectief het binnendringen van externe verontreinigde lucht terwijl de stabiliteit van de interne procesatmosfeer wordt gewaarborgd.
⑧ Geïntegreerde meerdere hardware- en softwareveiligheidscircuits, waaronder bescherming tegen oververhitting, bescherming tegen overstroom, ventilatorvergrendeling en lekbescherming, die robuuste bescherming bieden voor de langdurige stabiele werking van de apparatuur en producten.
⑨ Door het spiegelpolijsten van de binnenkamer en de ontsmettingsbehandeling bij hoge temperaturen worden de vluchtige organische stoffen die de apparatuur kan genereren tijdens gebruik bij hoge temperaturen aanzienlijk verminderd.
⑩ Door gebruik te maken van hoogwaardige isolatiematerialen en een geoptimaliseerde lay-out van de verwarming, gecombineerd met een PID-adaptief vermogensaanpassingsalgoritme, wordt een snelle verwarming en nauwkeurige temperatuurregeling bereikt, terwijl het energieverbruik effectief wordt verminderd.
⑪ Optionele stikstof- of andere inerte gasinterfaces en een micro-positief drukcontrolesysteem in de kamer zijn beschikbaar om een uitstekende zuurstofvrije droogomgeving te creëren voor processen die gevoelig zijn voor zuurstof of vocht.
⑫ Kernmodules zoals filters, ventilatoren en verwarmingen maken gebruik van gestandaardiseerde structuren met snelle ontkoppeling, waardoor het dagelijkse onderhoud, de reiniging en de vervanging van reserveonderdelen aanzienlijk worden vereenvoudigd, waardoor de uitvaltijd wordt verminderd. ⑬ Onafhankelijke kameromgeving en efficiënt filtersysteem voorkomen op effectieve wijze kruisbesmetting tussen verschillende batches materialen, waardoor het bijzonder geschikt is voor R&D en productie van meerdere variëteiten en kleine batches.
⑭ De uitstekende zuiverheid en temperatuurbeheersingsprestaties maken het perfect geschikt voor geavanceerde gebieden in hightechindustrieën zoals de productie van halfgeleiderchips, MEMS-verpakkingen, biofarmaceutica en precisie-optica.
⑮ Gegarandeerde after-sales service: een uitgebreid after-sales servicenetwerk dat de meeste delen van het land bestrijkt, zorgt voor zorgeloos gebruik voor gebruikers (Opmerking: met uitzondering van een paar afgelegen steden en dorpen);
⑯Technische ondersteuningsoplossingen: Biedt veelzijdige technische begeleiding, waaronder video-, telefoon- en online video-tutorials, waarbij op intuïtieve wijze de prestaties en bedieningsmethoden van de apparatuur worden gedemonstreerd, zodat gebruikers de apparatuur snel onder de knie kunnen krijgen.
① Materiaal buitenschaal: gemaakt van geselecteerde hoogwaardige koudgewalste staalplaat (Q235), nauwkeurig gevormd met behulp van CNC-technologie. Het oppervlak is behandeld met fosfateren en antistatische poedercoating, wat resulteert in een robuuste schaal. Het is antistatisch, corrosiebestendig en krasbestendig en garandeert een langdurige kwaliteit;
② Werkkamer: gemaakt van verdikt SUS304 roestvrij staal, met uitstekende stabiliteit bij hoge temperaturen en corrosieweerstand, met een glad oppervlak voor eenvoudige reiniging;
③ Bedieningspaneel: hoogwaardige kleurenschermcontroller, die belangrijke gegevens zoals temperatuur en tijd in realtime met hoge nauwkeurigheid weergeeft. Beschikt over intelligente foutdiagnose- en alarmfuncties, die intuïtieve mens-machine-interactie en volledige controle binnen handbereik bieden;
④ Circulatiesysteem: maakt gebruik van een krachtige turbineventilator en een wetenschappelijk luchtstroomontwerp om een snelle heteluchtcirculatie te bereiken, waardoor een uitstekende temperatuuruniformiteit in de werkkamer wordt gegarandeerd, plaatselijke oververhitting wordt voorkomen en de droogefficiëntie en verwerkingsconsistentie aanzienlijk worden verbeterd;
⑤ Uitgerust met meerdere veiligheidsmechanismen zoals bescherming tegen oververhitting en bescherming tegen overbelasting, waardoor een stabiele werking op de lange termijn wordt gegarandeerd, geschikt voor hoogfrequent gebruik in onderzoek;
⑥ Isolatielaag: de ruimte tussen de buitenschaal en de werkkamer is gevuld met 75 mm dik, zeer zuiver keramisch vezelkatoen (Al₂O₃), wat superieure thermische isolatie biedt, het warmteverlies aanzienlijk vermindert, een constante temperatuur garandeert en een hoge energie-efficiëntie bereikt;
⑦ Deurafdichting: is lange tijd bestand tegen thermische oxidatieve veroudering, behoudt de elasticiteit en afdichtingsintegriteit, voorkomt effectief warmteverlies en waarborgt de stabiliteit van de werkkamertemperatuur;
⑧ Verwarmingsbuis: gemaakt van roestvrij staal en draad van een elektrische verwarmingslegering met hoge weerstand, met een thermisch rendement van meer dan 95%. Het geïntegreerde ontwerp biedt goede isolatie, corrosieweerstand en oxidatieweerstand, geschikt voor hoge temperaturen, vochtige en corrosieve industriële omgevingen, waardoor een lange levensduur en stabiele prestaties worden gegarandeerd;
⑨ Planken: de standaardconfiguratie omvat hoogcorrosiebestendige, verchroomde gaasplanken met een oppervlakteverhardingsbehandeling, die weerstand bieden tegen oxidatie, zuur- en alkalibestendigheid en een stabiel draagvermogen; ondersteunt de flexibele aanpassing van verschillende materialen en gattypes, waaronder roestvrij staal, legeringen en teflon, die perfect aansluiten bij veeleisende toepassingen in de farmaceutische industrie, elektronica en wetenschappelijk onderzoek, en nauwkeurige en betrouwbare dragende oplossingen bieden voor hoogwaardige droogprocessen.
⑩ Sommige modellen met grote capaciteit zijn uitgerust met krachtige, stille universele wielen, die flexibele beweging combineren met een stabiele positionering, geschikt voor precisielaboratoria en hoogwaardige industriële omgevingen, met gedetailleerde technologie en gebruiksvriendelijk ontwerp.
① Door gebruik te maken van geavanceerde PID-algoritmen en programmeerbare controllers met meerdere segmenten, kan het complexe verwarmings-, constante temperatuur- en koelcurves nauwkeurig instellen en automatisch uitvoeren. De programmamodus en de modus met vaste waarden kunnen vrij worden geschakeld, waardoor de herhaalbaarheid en betrouwbaarheid van het proces wordt gegarandeerd.
② Uitgerust met een groot high-definition touchscreen, dat een intuïtieve grafische bedieningservaring biedt, realtime dynamische weergave van alle bedrijfsparameters, apparatuurstatus en realtime curven, waardoor het bedieningsproces wordt vereenvoudigd.
③ Geïntegreerde meerpuntstemperatuursensoren, en uitbreidbaar met bewakingsmodules voor luchtdruk en dauwpunt (vochtigheid), die uitgebreide realtime monitoring van de interne omgeving van de kamer bieden om stabiele procesomstandigheden te garanderen.
④ Realtime monitoring van de werking van de ventilator en de status van het hoogefficiënte filter, gekoppeld aan het verwarmingssysteem, waardoor een stabiele luchtstroomcirculatie wordt gegarandeerd en de klasse 100-zuiverheid wordt gehandhaafd om verontreiniging door deeltjes te voorkomen.
⑤ Optionele massastroomregelaar (MFC) en micro-positief drukregelsysteem voor nauwkeurige controle van de stroomsnelheid van inerte gassen zoals stikstof en de druk in de kamer, waardoor een beschermende atmosfeer wordt geboden voor gevoelige processen.
⑥ Ingebouwde opslagchip met grote capaciteit, die automatisch alle procesparameters, curven en alarmgebeurtenissen registreert, ter ondersteuning van gegevensexport en audittrails om te voldoen aan strenge kwaliteitsmanagementnormen.
⑦ Geïntegreerde onafhankelijke oververhittingsbeveiliging, lekbeschermer, bescherming tegen overbelasting van de ventilator en deurvergrendelingsschakelaar en andere hardwarecircuits, waardoor een meerlaagse veiligheidsbarrière wordt gebouwd die hardware en software combineert.
⑧ Standaardconfiguratie met Ethernet- en RS-485-communicatie-interfaces, ter ondersteuning van monitoring op afstand en data-acquisitie, waardoor integratie met MES-fabriekssystemen mogelijk wordt, waardoor de basis wordt gelegd voor slimme fabrieken.
⑨ Ondersteunt wachtwoordinstellingen op meerdere niveaus, waarbij onderscheid wordt gemaakt tussen beheerders- en operatorrechten, waardoor ongeoorloofde parameterwijzigingen effectief worden voorkomen en de veiligheid van kernprocesrecepten en werking van de apparatuur wordt gewaarborgd.
⑩ Beschikt over een uitgebreide zelfcontrolefunctie van het systeem, die abnormale omstandigheden in realtime kan diagnosticeren en nauwkeurig lokaliseren, hoorbare en visuele alarmen kan geven en foutinformatie kan weergeven, waardoor de onderhoudsefficiëntie aanzienlijk wordt verbeterd.
| Model | DEP-185HD | DEP-275HD | DEP-485HD | DEP-985HD |
| Controleur | Geïntegreerde PLC (100 groepen / 100 segmenten per groep) | |||
| Mens-machine-interface (HMI) | 7-inch touchscreen | |||
| Netheid klasse | Klasse 100 | |||
| Temperatuurbereik | Rechts 10~250℃ | |||
| Temperatuuruniformiteit | ±2,5%℃ | |||
| Temperatuurschommelingen | ≤±1℃ | |||
| Kamerdeeltjesconcentratie | 1um≤8320pc/m³ | |||
| Timerbereik | 0~9999min | |||
| Filteren | H14 HEPA-filter voor hoge temperaturen | |||
| Toegangscontrolesysteem | Elektromagnetisch slot (interlock) | |||
| Filteren Dimensions (mm) | 480x350x90 | |||
| Nominale luchtstroom | 650m³/u | |||
| Kamerafmetingen (mm) | 600x500x600 | 600*500*900 | 800*600*1000 | 1000*700*1400 |
| Buitenafmetingen (mm) | 965x1240x1510 | 965x1240x1810 | 1290x965x1790 | 1950x1055x1790 |
| Volume | 180L | 270L | 480L | 980L |
| Voeding | AC220V/18A | 220V/20A | 380V/18A | 380V/30A |
| Nominaal vermogen | 3,5 kW | 4 kW | 6 kW | 9 kW |
| Brutogewicht / Nettogewicht | 300/255KG | 350/320KG | 490/450KG | 810/730KG |
| Standaard planken | 2 | |||
| Bedrijfsomgeving | 0~45℃ | |||
| Nee. | Naam | Parameters | Referentie foto |

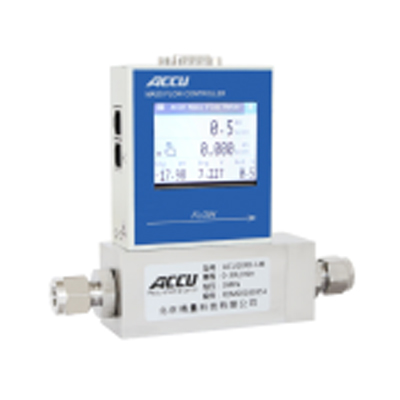

| 1 | Massastroomregelaar | ① 0~30 l/min | |
| 2 | Onafhankelijke overtemperatuurbegrenzer | ① Secundaire bescherming tegen temperatuuroverschrijding en overtoeren | |
| 3 | Ingebouwde printer | ① Realtime afdrukken | |
| 4 | Testpoort | ① Materiaal: roestvrij staal bakeliet | |
| 5 | Meerpuntstemperatuurrecorder | ① 6 kanalen | |
